Questão de Engenharia Civil — Arquitetura na Engenharia Civil — IBFC 2016

Engenharia CivilArquitetura na Engenharia Civil
Código
qq195800
Banca
IBFC
Órgão
EBSERH
Ano
2016
Nível
Superior
Cargo
Engenheiro Civil (HUPEST-UFSC)

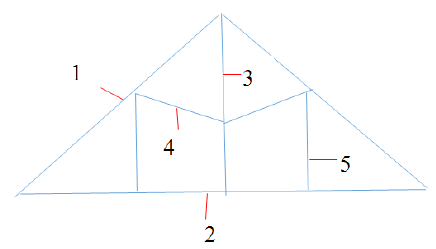

A cobertura de uma obra é composta basicamente por: estrutura, constituída de vigas e peças, metálicas ou de madeira, chamadas de tesouras, destinadas a suportar o elemento da cobertura, a cobertura que cobre a estrutura, dando proteção à obra e os elementos destinados à captação de águas pluviais. Denomine os elementos estruturais mais comuns representados por números, na tesoura do desenho.Imagem associada para resolução da questãoAssinale a alternativa correta:
  1. A1 – montante, 2 – escora, 3- banzo inferior, 4 – banzo superior, 5 – pendural
  2. B1 – pendural, 2 – banzo superior, 3- pendural, 4 – montante, 5 – escora
  3. C1 – banzo inferior, 2 – banzo superior, 3- escora, 4 – pendural, 5 – montante
  4. D1 – banzo superior, 2 – banzo inferior, 3- pendural, 4 – escora, 5 – montante
  5. E1 – escora, 2 – pendural, 3- banzo inferior, 4 – banzo superior, 5 – montantel
Revelar gabarito e comentário

GabaritoD — 1 – banzo superior, 2 – banzo inferior, 3- pendural, 4 – escora, 5 – montante
