Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — IBFC 2016
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- qq195846
- Banca
- IBFC
- Órgão
- EBSERH
- Ano
- 2016
- Nível
- Superior
- Cargo
- Engenheiro Clínico (HUAP-UFF)

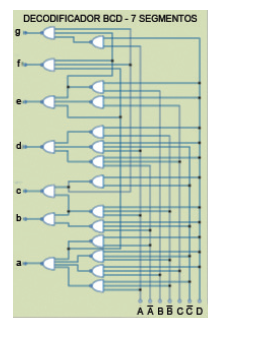

O circuito digital apresentado na figura abaixo é um decodificador BCD para 7 segmentos. Como você sabe, essa função permite apresentar qualquer número decimal que foi codificado em sistema binário. Dessa forma, em um monitor multiparamétrico, se um número binário 0111 foi apresentado nas entradas do circuito abaixo, teremos como resposta em um display o número:
- A5
- B7
- C8
- D11
- E111
