Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — IBFC 2016

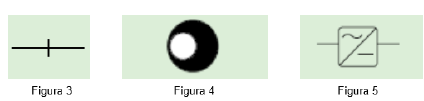

Algumas normas técnicas brasileiras são essenciais para a apresentação de esquemas, dimensionamentos e cálculos na área de eletricidade, inclusive em ambientes hospitalares. Dentre essas normas, podemos citar a NBR 5444, que determina os símbolos gráficos para instalações prediais, a NBR 5446, que determina os símbolos gráficos de relacionamento usados na confecção de esquemas e a NBR 5453, que apresenta os sinais e símbolos que devem ser usados para eletricidade. Abaixo apresentamos, através das figuras 3, 4 e 5, três desses símbolos que significam, respectivamente:

1. Acondutor neutro no interior do eletroduto, lâmpada e transformador
2. Bcondutor de fase no interior do eletroduto, refetor e retifcador
3. Ccondutor neutro no interior do eletroduto, vista frontal de eletroduto e retifcador
4. Dcondutor terra (aterramento) no interior do eletroduto, vista frontal do eletroduto e transformador monofásico
5. Econdutor terra (aterramento) no interior do eletroduto, vista frontal do eletroduto e retifcador
