Questão de Engenharia Eletrônica — Álgebra Booleana e Circuitos Lógicos em Engenharia Eletrônica — IBFC 2016
Engenharia EletrônicaÁlgebra Booleana e Circuitos Lógicos em Engenharia Eletrônica
- Código
- qq195875
- Banca
- IBFC
- Órgão
- EBSERH
- Ano
- 2016
- Nível
- Superior
- Cargo
- Engenheiro Eletricista (HUAP-UFF)

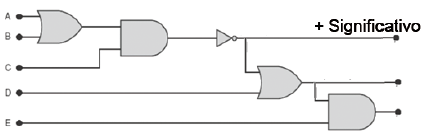

Considere o circuito digital a seguir para responder a esta questão. Sabe-se que as entradas A, B, C, D e E foram colocadas respectivamente em níveis lógicos 0, 1, 0, 1, 0. Com base nessa informação o valor em decimal apresentado nas três saídas vale o descrito na alternativa:
- AQuatro
- BSete
- CTrês
- DCinco
- ESeis
