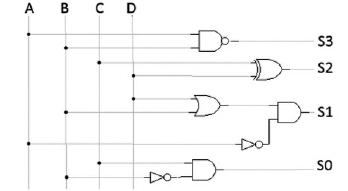

Você está verificando o diagrama lógico de um semáforo, e se deparou com a situação do circuito digital a seguir. Se levarmos os sinais A, B, C e D respectivamente para os níveis lógicos 1, 0, 1 e 0, teremos respectivamente as saídas S3, S2, S1 e S0 indicada na alternativa:
- A0, 1, 0 e 1
- B1, 1, 0 e 1.
- C1, 0, 0 e 1.
- D1, 1, 1 e 0.
