Questão de Engenharia Eletrônica — Álgebra Booleana e Circuitos Lógicos em Engenharia Eletrônica — IBFC 2016
Engenharia EletrônicaÁlgebra Booleana e Circuitos Lógicos em Engenharia Eletrônica
- Código
- qq198521
- Banca
- IBFC
- Órgão
- SES-PR
- Ano
- 2016
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

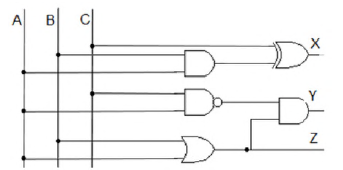

Com base no circuito combinacional a seguir, e sabendo que os valores A=0, B = 1 e C = 0 estão presentes, teremos com resultado, os valores X, Y e Z expressos na alternativa:
- AX = 0, Y = 1 e Z = 1.
- BX = 1, Y = 1 e Z = 0.
- CX = 0, Y = 0 e Z=1.
- DX = 1 , Y = 0 e Z = 1 .
