Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — IF-MS 2016
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- qq207084
- Banca
- IF-MS
- Órgão
- IF-MS
- Ano
- 2016
- Nível
- Superior
- Cargo
- Professor - Elétrica/Automação

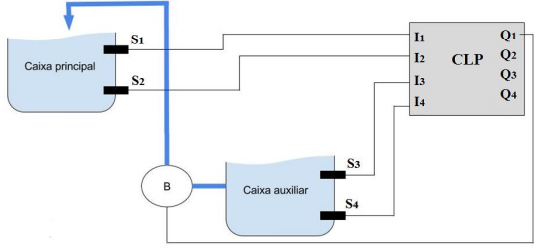

Observe o sistema com duas caixas d’água e um CLP ilustrado a seguir.

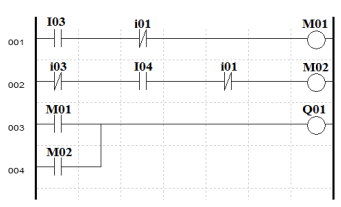

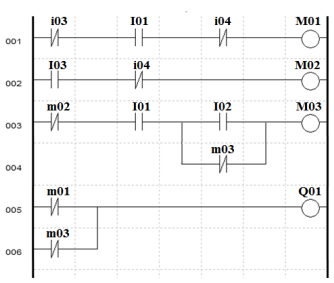

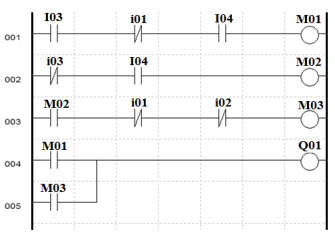

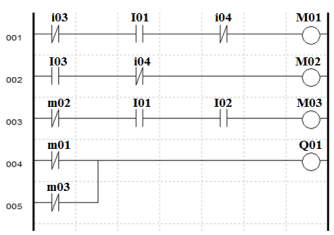

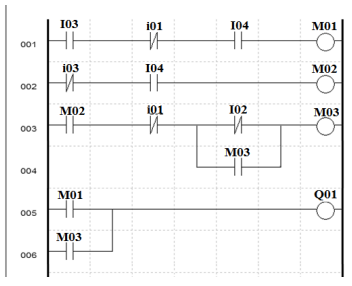

Um projetista fez um programa utilizando a linguagem Ladder para automatizar o processo de acionamento da bomba d’água B. Os sensores S1, S2, S3 e S4 são ativados quando entram em contato com a água. Sendo assim, (1) caso o nível de água da caixa auxiliar esteja em S₃ ou acima, e o nível de água da caixa principal esteja abaixo de S1, deve-se acionar a bomba B, e (2) caso o nível de água da caixa auxiliar esteja entre S₃ e S₄, deve-se acionar a bomba B apenas quando o nível de água ficar abaixo de S₂ e desligar apenas quando atingir o nível de água atingir S₁, e, por fim, (3) caso o nível de água da caixa auxiliar esteja abaixo de S₄, deve-se manter a bomba B desligada.Diante do exposto, assinale a alternativa que ilustra o Programa Ladder que soluciona esse caso.
Um projetista fez um programa utilizando a linguagem Ladder para automatizar o processo de acionamento da bomba d’água B. Os sensores S1, S2, S3 e S4 são ativados quando entram em contato com a água. Sendo assim, (1) caso o nível de água da caixa auxiliar esteja em S₃ ou acima, e o nível de água da caixa principal esteja abaixo de S1, deve-se acionar a bomba B, e (2) caso o nível de água da caixa auxiliar esteja entre S₃ e S₄, deve-se acionar a bomba B apenas quando o nível de água ficar abaixo de S₂ e desligar apenas quando atingir o nível de água atingir S₁, e, por fim, (3) caso o nível de água da caixa auxiliar esteja abaixo de S₄, deve-se manter a bomba B desligada.Diante do exposto, assinale a alternativa que ilustra o Programa Ladder que soluciona esse caso.- A
- B
- C
- D
- E
