Questão de Engenharia Elétrica — Análise de SEP — IF-MS 2016
Engenharia ElétricaAnálise de SEP
- Código
- qq207093
- Banca
- IF-MS
- Órgão
- IF-MS
- Ano
- 2016
- Nível
- Superior
- Cargo
- Professor - Elétrica/Automação

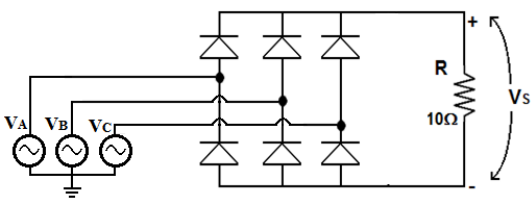

A figura a seguir representa o retificador trifásico de ponte completa, também, conhecido como ponte de “Graetz”, com carga resistiva e ligado a uma tensão de entrada trifásica de 127V/220V.Considerando essas informações, determine, respectivamente, o valor da tensão média sobre o resistor de carga e a tensão reversa máxima sobre um diodo da ponte retificadora.
- AVR=297V e VDrev=311V.
- BVR=311V e VDrev=120V.
- CVR=220V e VDrev=179V.
- DVR=297V e VDrev=220V.
- EVR=311V e VDrev=311V.
