Questão de Engenharia Elétrica — Máquinas Elétricas — IF-MS 2016

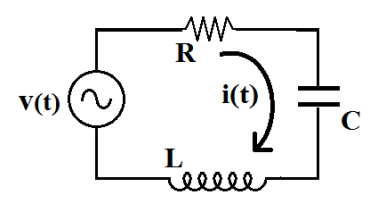

O circuito da figura a seguir possui corrente i(t) = 2 sin(500t+ 36,9°), resistência R = 8Ω, indutância L = 8mH e capacitância C = 200µF.Considerando o arco tangente (-0,75)=-36,9º, a impedância equivalente Z do circuito e a tensão da fonte v(t) terão, respectivamente, os seguintes valores:

1. AZ = 6 + j8Ω e V(t) = 10∠73,8º V.
2. BZ = 8 - j6Ω e V(t) = 20∠0º V.
3. CZ = 8 - j6Ω e V(t) = 20∠73,8º V.
4. DZ = 6 - j8Ω e V(t) = 20∠0º V .
5. EZ = 8 + j14Ω e V(t) = 20∠73,8º V.
