Questão de Engenharia Elétrica — Máquinas Elétricas — IF-MS 2016
Engenharia ElétricaMáquinas Elétricas
- Código
- qq207100
- Banca
- IF-MS
- Órgão
- IF-MS
- Ano
- 2016
- Nível
- Superior
- Cargo
- Professor - Elétrica/Automação

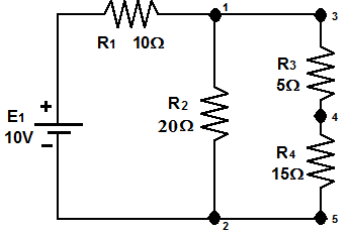

Assinale a alternativa correta a respeito do circuito representado na figura seguinte:
- AA soma das tensões sobre os resistores R₃ e R₄ é igual à soma das tensões sobre os resistores R₁ e R₂.
- BO valor das correntes nos quatro resistores é o mesmo.
- CA corrente no resistor R₂ é igual à soma das correntes nos resistores R₃ e R₄.
- DA tensão sobre o resistor R₁ é igual à tensão sobre o resistor R₂.
- EA corrente na fonte E₁ é igual à soma das correntes nos resistores R₁ e R₂.
