Questão de Eletricidade — Instalações Elétricas em Eletricidade — IF-MS 2016

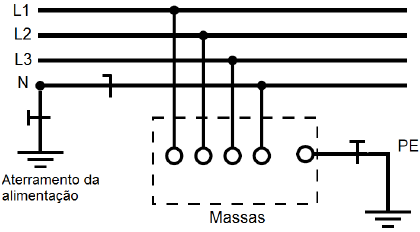

Na figura abaixo apresentamos o esquema de aterramento de um equipamento de acordo com a norma NBR 5410:2004, sendo N e PE, respectivamente, os condutores Neutro e de Proteção. Observando a figura apresentada, conclui-se que este é um esquema denominado:

1. AEsquema IT.
2. BEsquema TT.
3. CEsquema TN – S.
4. DEsquema TN – C.
5. EEsquema TN – C – S.
