Questão de Eletricidade — Instalações Elétricas em Eletricidade — IF-MS 2016
EletricidadeInstalações Elétricas em Eletricidade
- Código
- qq207353
- Banca
- IF-MS
- Órgão
- IF-MS
- Ano
- 2016
- Nível
- Médio
- Cargo
- Técnico de Laboratório / Eletrotécnica

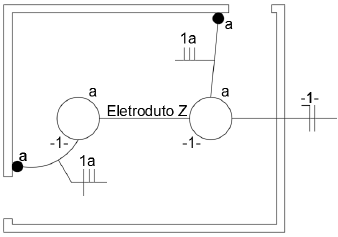

A figura abaixo representa o circuito de iluminação de um cômodo residencial. Os pontos de iluminação são acionados através de dois interruptores Three-way.
De acordo com os dados apresentados, identifique os condutores que passam pelo eletroduto Z:
De acordo com os dados apresentados, identifique os condutores que passam pelo eletroduto Z:- A1 fase, 1 neutro e 3 retornos.
- B1 fase e 3 retornos.
- C3 retornos.
- D4 retornos.
- E1 neutro e 3 retornos.
