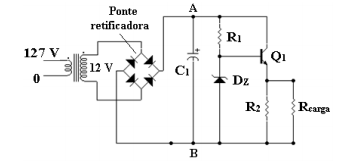

O diagrama esquemático mostra um retificador de onda completa, contendo um transformador abaixador, ponte retificadora, capacitor (C₁), diodo Zener (DZ), um transistor (Q₁), resistores R₁ e R₂ e um resistor (Rcarga) representando a carga a ser alimentada.
Considerando os elementos do diagrama, assinale a afirmativa INCORRETA.
Considerando os elementos do diagrama, assinale a afirmativa INCORRETA.- AO capacitor C₁ tem a função de diminuir o ripple de tensão entre os pontos A e B.
- BO resistor R₁ limita a corrente através do diodo Zener quando VAB for maior que VZener .
- CA tensão de saída (sobre Rcarga) é aproximadamente constante, desde que VAB > VZener.
- DA tensão sobre a carga (Rcarga) é igual à tensão DZ + VBE.
