Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — IF-MT 2016

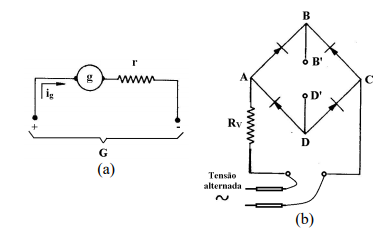

O diagrama esquemático mostra o circuito equivalente de um instrumento de bobina móvel (G) (a) utilizado como um voltímetro de tensão alternada por meio do uso de uma ponte retificada e um resistor (RV) (b). O instrumento de bobina móvel (G) ou galvanômetro tem os seus terminais + e – ligados aos terminais B’ e D’, respectivamente, o que o transforma em um voltímetro capaz de medir tensões maiores.Considerações: Galvanômetro: - Ifundo de escala = 1 mA; - Resistência própria do galvanômetro (r) = 5 kΩ. Diodo: - Tensão de polarização direta do diodo = 0 V (ideal). Qual é o valor da resistência RV, em k Ω, considerando que o instrumento deve possuir uma tensão de fundo de escala de 150 V alternada eficaz e senoidal?

1. A − 5
2. B − 5
3. C − 5
4. D − 5
