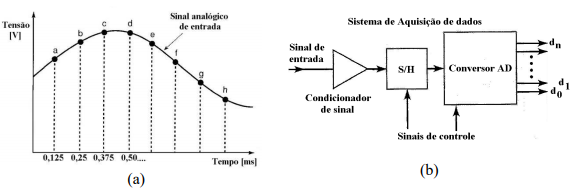

A figura (a) mostra um sinal analógico e a figura (b), o diagrama de blocos do sistema de aquisição de dados, no qual consta o condicionador de sinal, Sample/Hold, sinais de controle e o conversor analógico digital (presente em alguns modelos de microcontroladores). O sinal é aplicado à entrada do sistema de aquisição, cuja taxa de amostragem consta na figura. Os pontos a, b, c,..., h na figura são os valores amostrados segundo o tempo constante no eixo da abcissa.
Em relação ao sinal de entrada e ao diagrama de blocos, assinale a afirmativa correta.
Em relação ao sinal de entrada e ao diagrama de blocos, assinale a afirmativa correta.- AO dispositivo S/H tem a finalidade de manter o sinal de entrada do CAD constante durante a conversão.
- BA frequência de amostragem é igual a 1,25 kHz.
- CO tempo total de conversão de um CAD de N bits que utiliza a técnica de aproximação sucessiva é dado por ttotal conversão = (N/2) × tclock conversor+ alguns poucos períodos extras para inicializar e finalizar a conversão.
- DO tempo total de conversão do sinal analógico, quando se utiliza um CAD de aproximação sucessiva, depende da amplitude do sinal de entrada.
