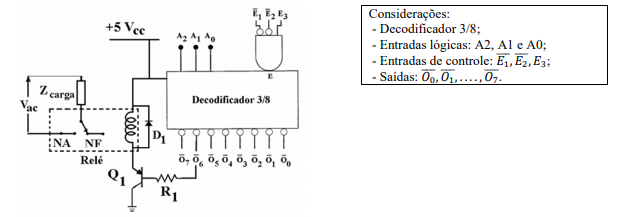

O esquema lógico é utilizado para acionar uma carga de corrente alternada. O mesmo contém um decodificador 3/8 – família TTL, um transistor (Q1) e um relé com contatos NA (normalmente aberto) e NF (normalmente fechado).
Referindo-se ao esquema lógico e suas entradas, a combinação das entradas de controle
, e das entradas A₂, A₁ e A₀, nessa sequência, que produz o acionamento da carga é:
Referindo-se ao esquema lógico e suas entradas, a combinação das entradas de controle , e das entradas A₂, A₁ e A₀, nessa sequência, que produz o acionamento da carga é:- A110100
- B110001
- C001110
- D001101
