Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — IF-MT 2016

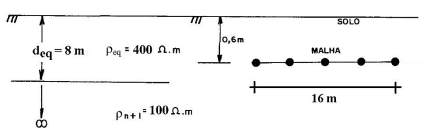

Para o levantamento da curva de resistividade do solo, no local em que será executado o sistema de aterramento, em geral, utiliza-se o método de Wenner. A partir da curva de resistividade do solo e utilizando-se de um dos métodos de estratificação, por exemplo, o método de Pirson ou o método gráfico Yokogawa, pode-se obter um solo estratificado em várias camadas. Entretanto, para o cálculo da resistividade aparente, o solo estratificado deve ser reduzido a duas camadas, conforme mostrado na figura.Considerações:- malha de terra de 16 m × 16 m;- inserida a 0,6 m de profundidadeEm relação à figura, levando em conta as considerações sobre a malha de terra, pode-se inferir que a resistividade aparente vista pelo sistema de aterramento é:

1. Aigual a 400 Ω.m.
2. Bmenor do que 400 Ω.m.
3. Cigual a 1/400 + 1/100 Ω.m.
4. Dmaior do que 400 Ω.m.
