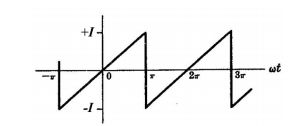

Uma carga não linear absorve da fonte de suprimento uma corrente elétrica com formato de dente de serra mostrada na figura, cuja amplitude varia de -I a +I.
Referindo-se à forma de onda da corrente e ao uso da transformada de Fourier, pode-se inferir que a corrente possui os seguintes componentes da série:
Referindo-se à forma de onda da corrente e ao uso da transformada de Fourier, pode-se inferir que a corrente possui os seguintes componentes da série:- Af(t) =4I/π² { cos⍵t + 1/9 cos3⍵t + 1/25cos5⍵t + ..}
- Bf(t) =I/2 + 4I/π² cos⍵t +
cos3⍵t +
cos5⍵t + .. - Cf(t) =4I/π {sen⍵t - 1/2 sen3⍵t + 1/3 sen5⍵t - 1/4sen7⍵t+..}
- Df(t) = 2I/π {sen⍵t -1/2 sen2⍵t + 1/3 sen3⍵t -1/4 sen4⍵t +.. }
