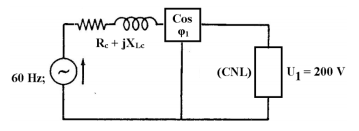

Considere o diagrama esquemático que contém uma fonte de tensão alternada, 60 Hz, alimentando a carga não linear (CNL), através de um circuito que possui uma impedância Zc= Rc + jXLc.
A carga drena da fonte uma corrente dada por: I₁ = 10 A, I₅ = 5 A, I₇ = 4 A, I₁₁ = 2 A e I₁₃ = 1 A (valores eficazes), sendo os índices 1, 5, 7 etc., a ordem harmônica. O cossefímetro indica cosφ₁ = 0,80.Com base nessas informações, é INCORRETO afirmar:
A carga drena da fonte uma corrente dada por: I₁ = 10 A, I₅ = 5 A, I₇ = 4 A, I₁₁ = 2 A e I₁₃ = 1 A (valores eficazes), sendo os índices 1, 5, 7 etc., a ordem harmônica. O cossefímetro indica cosφ₁ = 0,80.Com base nessas informações, é INCORRETO afirmar:- AO fator de potência real é menor do que 0,80.
- BA corrente eficaz é maior do que 11 A.
- CA potência aparente (S) fornecida pela fonte é igual a 1600/0,80.
- DA potência ativa total fornecida pela fonte é maior do que 1600 W.
