Questão de Engenharia Elétrica — Máquinas Elétricas — IF-MT 2016
Engenharia ElétricaMáquinas Elétricas
- Código
- qq207607
- Banca
- IF-MT
- Órgão
- IF-MT
- Ano
- 2016
- Nível
- Superior
- Cargo
- Docente - Engenharia Elétrica

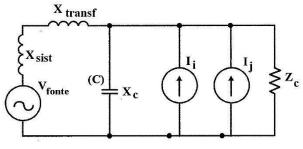

A figura mostra o modelo elétrico monofásico equivalente do sistema de suprimento, transformador, banco de capacitores e eventualmente de uma carga não linear instalada no lado de baixa tensão.
Considerações:Xtransf – impedância do transformador (Xtransf ≈ Ztransf);Xsist– impedância equivalente do sistema;Xc – reatância capacitiva;Ii , Ij = fontes de correntes harmônicas;Zc – impedância da carga.A impedância equivalente vista do lado da fonte de suprimento, em paralelo com o capacitor (C), vale:
Considerações:Xtransf – impedância do transformador (Xtransf ≈ Ztransf);Xsist– impedância equivalente do sistema;Xc – reatância capacitiva;Ii , Ij = fontes de correntes harmônicas;Zc – impedância da carga.A impedância equivalente vista do lado da fonte de suprimento, em paralelo com o capacitor (C), vale:- A0,075 pu
- B0,1 pu
- C0,15 pu
- D0,025 pu
