Questão de Eletricidade — Circuitos Elétricos em Eletricidade — IF-TO 2016
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qq211930
- Banca
- IF-TO
- Órgão
- IF-TO
- Ano
- 2016
- Nível
- Médio
- Cargo
- Técnico em Eletroeletrônica

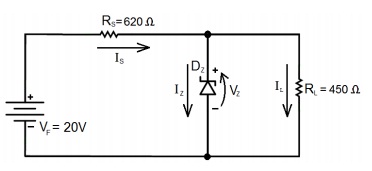

Dado o circuito com diodo zener mostrado no circuito abaixo, determine as correntes do resistor shunt (RS) e do resistor de carga (RL) sabendo que a tensão zener é de 4,5 V e que a corrente máxima do diodo zener é de 50 mA.
- AIS = 10 mA e IL = 5 mA.
- BIS = 25 mA e IL = 10 mA.
- CIS = 5 mA e IL = 2 mA.
- DIS = 50 mA e IL = 20 mA.
- EIS = 20 mA e IL = 5 mA.
