Questão de Eletricidade — Eletrônica — IF-TO 2016

EletricidadeEletrônica
Código
qq211933
Banca
IF-TO
Órgão
IF-TO
Ano
2016
Nível
Médio
Cargo
Técnico em Eletroeletrônica

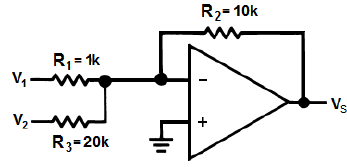

Considerando o circuito com amplificador operacional ideal abaixo, determine a tensão de saída (VS), sabendo que as tensões de entrada V₁ e V₂ são respectivamente –1 V e 6 V.Imagem associada para resolução da questão
  1. AVS = – 7 V.
  2. BVS = – 5 V.
  3. CVS = + 7 V.
  4. DVS = – 3 V.
  5. EVS = + 5 V.
Revelar gabarito e comentário

GabaritoC — VS = + 7 V.

Link permanente: /questoes/qq211933
