Questão de Eletricidade — Circuitos Elétricos em Eletricidade — IF-TO 2016

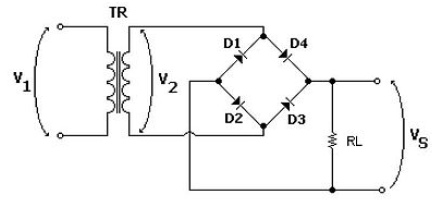

Dado o circuito retificador de onda completa mostrado no circuito da figura abaixo e considerando que os diodos são ideais, determine a tensão DC (VS) na carga (RL) sabendo que a tensão RMS (VRMS) na entrada do transformador V₁ é igual a 220 V e que a relação de transformação do transformador é V₁/V₂ = 11.(Use √2 = 1,4 e π = 3,1)

1. AVS = 9,0 V
2. BVS = 18,1 V
3. CVS = 5,5 V
4. DVS = 12,5 V
5. EVS = 15,3 V
