Questão de Eletricidade — Circuitos Elétricos em Eletricidade — IF-TO 2016

EletricidadeCircuitos Elétricos em Eletricidade
Código
qq211941
Banca
IF-TO
Órgão
IF-TO
Ano
2016
Nível
Médio
Cargo
Técnico em Eletroeletrônica

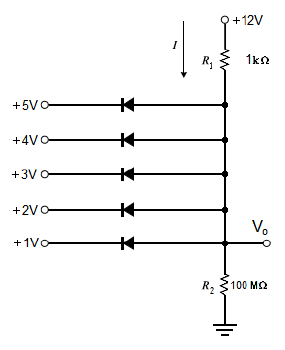

Dado o circuito da figura abaixo e considerando todos os diodos ideais, determine o valor da tensão de saída V₀ e a corrente no resistor R₁.Imagem associada para resolução da questão
  1. A10 V e 2 mA
  2. B5 V e 7 mA
  3. C3 V e 9 mA
  4. D11 V e 1 mA
  5. E1 V e 11 mA
Revelar gabarito e comentário

GabaritoE — 1 V e 11 mA
