Questão de Eletricidade — Circuitos de Corrente Contínua e de Corrente Alternada — INSTITUTO AOCP 2016

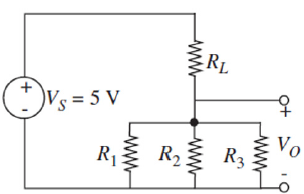

Na associação mista de resistores da figura a seguir, sendo R₁ = R₂ = 20 kΩ e R₃ = 10 kΩ, é correto afirmar que o valor da resistência RL que produzirá uma queda de tensão na saída em V₀ igual a 1V será igual a

1. A10 kΩ.
2. B20 kΩ.
3. C30 kΩ.
4. D40 kΩ.
5. E50 kΩ.
