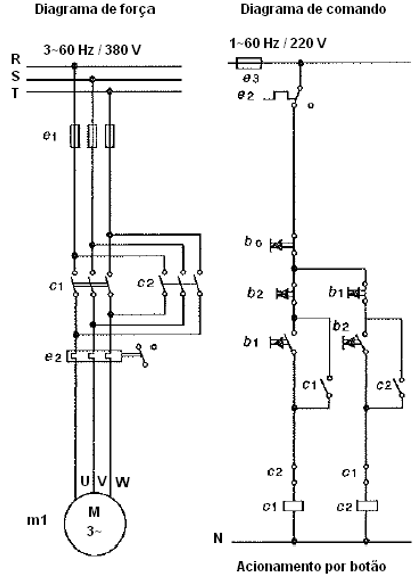

Analise os diagramas elétricos de força e de comando das figuras a seguir e assinale a alternativa correta.
- ATrata-se de um acionamento de partida estrela-triângulo.
- BTrata-se de um acionamento de partida utilizando chave compensadora.
- CNo diagrama de comando, o contato normalmente fechado de c2 é aberto quando a bobina do contator c1 é energizada.
- DAcionando-se o botão b2, o contator c1 é ligado e o motor irá ter a sua rotação invertida.
- EQuando o botão b1 for acionado, a bobina do contator c1 é energizada e o contato normalmente fechado de c1 será aberto.
