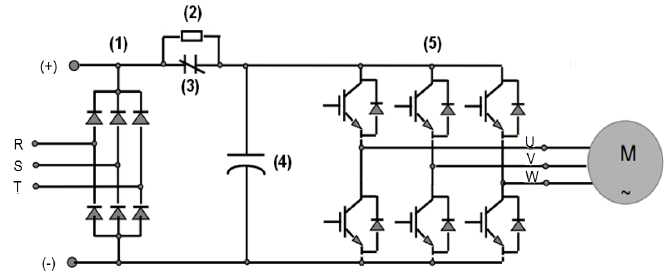

A figura a seguir ilustra o diagrama em blocos de um inversor de frequência genérico. Nesse contexto, assinale a alternativa correta.
- AO componente (1) é o responsável direto pela conversão da tensão do barramento C em CA na saída do Conversor de frequência.
- BO componente (5) é o responsável por transformar a tensão alternada em contínua.
- CO componente (3) é o responsável pela filtragem, chamado de barramento DC.
- DO componente (2) é um resistor de pré-carga, cuja função é limitar a corrente de pico presente no filtro,durante a energização do inversor de frequência.
- EO componente (4) é o responsável pela eliminação do resistor de pré-carga do circuito, após o capacitor ter atingido um nível de carga suficiente.
