Questão de Eletricidade — Circuitos de Corrente Contínua e de Corrente Alternada — INSTITUTO AOCP 2016
EletricidadeCircuitos de Corrente Contínua e de Corrente Alternada
- Código
- qq215000
- Banca
- INSTITUTO AOCP
- Órgão
- CASAN-SC
- Ano
- 2016
- Nível
- Médio
- Cargo
- CASAN - Eletrotécnico

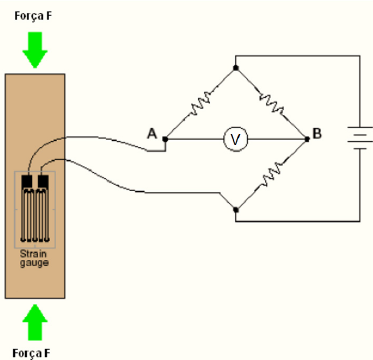

A vazão em uma tubulação de água pode ser monitorada através de um transdutor de força de tensão, o qual é capaz de ler a força de compressão ou extensão a que um dado objeto está sujeito. A figura a seguir ilustra um transdutor de pressão ligado a um circuito de um quarto de ponte enquanto os outros ¾ correspondem a componentes fixos. Nesse contexto, é correto afirmar que
- Ao deslocamento fracional (ou deformação) que ocorre no material para uma dada força aplicada não provoca variações na tensão de saída, medida através do voltímetro.
- Bpressupondo que inicialmente a ponte está balanceada, à medida que a força de compressão aumenta, a ponte fica não balanceada, passando o voltímetro a indicar uma medida não nula.
- Ca tensão de saída obtida no voltímetro será uma função independente da tensão de excitação da fonte de alimentação.
- Da sensibilidade desse instrumento será fixa para todo o tipo de material.
- Etal instrumento é totalmente insensível à variação de temperatura.
