Questão de Engenharia de Automação — Sensores e Atuadores — INSTITUTO AOCP 2016

Engenharia de AutomaçãoSensores e Atuadores
Código
qq215249
Banca
INSTITUTO AOCP
Órgão
CASAN-SC
Ano
2016
Nível
Médio
Cargo
CASAN - Técnico de Eletrônica

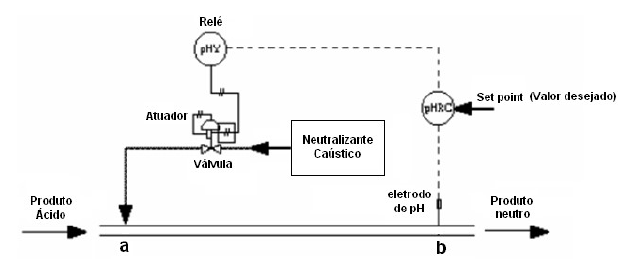

Na figura a seguir, tem-se representada uma malha de controle de pH, a qual pode ser utilizada, por exemplo, em estações de tratamento de água. Referente ao assunto, assinale a alternativa correta.Imagem associada para resolução da questão
  1. APor definição, o tempo morto será o intervalo de tempo entre o instante em que o sistema sofre uma variação qualquer e o instante em que esta começa a ser detectada pelo elemento sensor, ou seja, o intervalo de tempo entre a e b.
  2. BO elemento final de controle dessa malha é o eletrodo de pH, localizado em b.
  3. CO registrador presente em pHRC é um elemento primário.
  4. DO valor da variável controlada é preestabelecido pelo Relé.
  5. EA variável controlada dessa malha de controle é a vazão de neutralizante caustico.
Revelar gabarito e comentário

GabaritoA — Por definição, o tempo morto será o intervalo de tempo entre o instante em que o sistema sofre uma variação qualquer e o instante em que esta começa a ser detectada pelo elemento sensor, ou seja, o intervalo de tempo entre a e b.
