Questão de Engenharia de Automação — Sensores e Atuadores — INSTITUTO AOCP 2016

Engenharia de AutomaçãoSensores e Atuadores
Código
qq215250
Banca
INSTITUTO AOCP
Órgão
CASAN-SC
Ano
2016
Nível
Médio
Cargo
CASAN - Técnico de Eletrônica

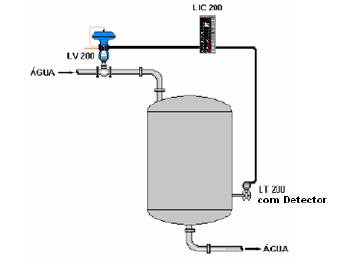

A figura a seguir ilustra a malha de controle de nível de um reservatório de abastecimento de água. No que concerne a tal malha, assinale a alternativa INCORRETA.Imagem associada para resolução da questão
  1. AA função do transmissor de nível LT 200 é converter sinais do detector em outra forma capaz de ser enviada à distância para um instrumento receptor, normalmente localizado no painel.
  2. BA válvula de nível LV 200 modifica diretamente o valor da variável manipulada dessa malha de controle.
  3. CA variável manipulada dessa malha de controle é a vazão de água.
  4. DA variável a ser controlada nessa malha é o nível.
  5. EA função do controlador presente no LIC 200 é a de receber uma informação na forma de sinal, alterar tal forma e a emitir como um sinal de saída proporcional ao de entrada.
Revelar gabarito e comentário

GabaritoE — A função do controlador presente no LIC 200 é a de receber uma informação na forma de sinal, alterar tal forma e a emitir como um sinal de saída proporcional ao de entrada.
