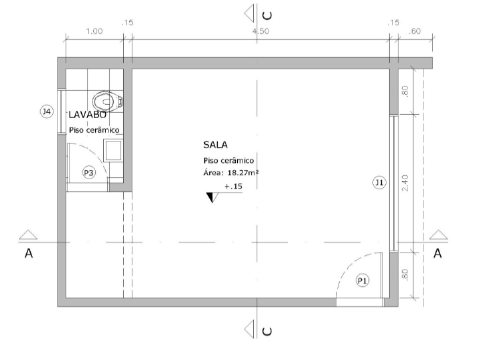

Analisando a figura a seguir e de acordo com as normativas de desenho técnico de projeto arquitetônico, quais são os erros de representação gráfica?
- AA representação não apresenta o nome e a área dos ambientes.
- BA simbologia para indicação de portas e janelas está invertida nessa planta.
- CAs linhas de indicação de corte devem ser sempre linhas contínuas e não tracejadas.
- DA indicação de nível do ambiente é feita com simbologia utilizada para cortes e não para plantas.
- EAs linhas em projeção indicam sempre a presença de um elemento em nível inferior ao nível da planta.
