Questão de Engenharia Eletrônica — Álgebra Booleana e Circuitos Lógicos em Engenharia Eletrônica — INSTITUTO AOCP 2016

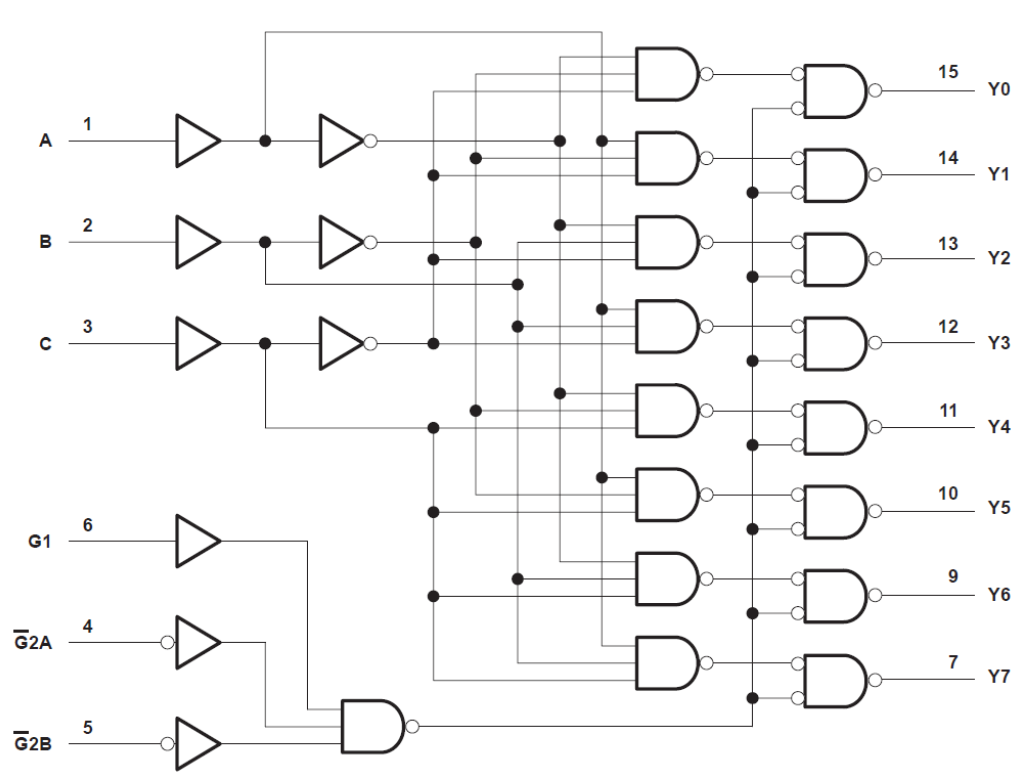

Assinale a alternativa correta em relação ao seguinte circuito lógico MSI.

1. AMostra um contador de décadas do tipo Johnson de 8 bits.
2. BApresenta lógica sequencial com Flip-Flops do tipo D.
3. CCorresponde a um decodificador de 3 para 8, em que as saídas são ativas em nível baixo.
4. DÉ um CPLD programado em VHDL projetado para controlar um teclado serial no protocolo I²C sob padrão elétrico centronix paralelo.
5. EAs saídas A, B e C dependem das entradas Y0 a Y7 e dos pulsos de clock no terminal G1 em nível baixo.
