Questão de Engenharia Eletrônica — Eletrônica de Potência na Engenharia Eletrônica — INSTITUTO AOCP 2016
Engenharia EletrônicaEletrônica de Potência na Engenharia Eletrônica
- Código
- qq216612
- Banca
- INSTITUTO AOCP
- Órgão
- EBSERH
- Ano
- 2016
- Nível
- Superior
- Cargo
- Engenheiro Eletricista (CH-UFPA)

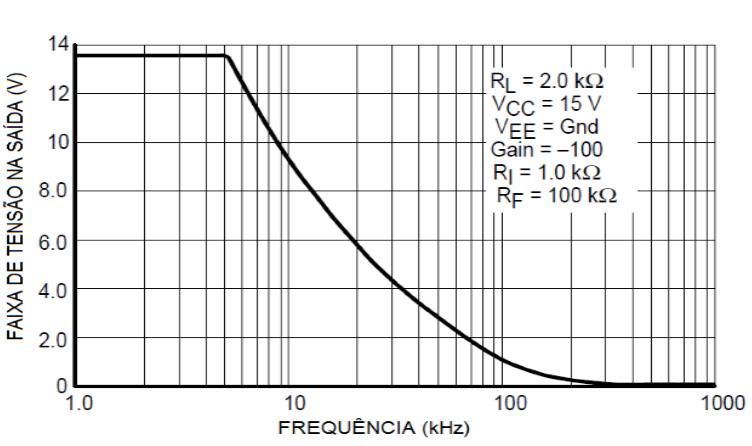

De acordo com a análise do gráfico da figura a seguir, assinale a alternativa correta no que se refere aos circuitos integrados lineares.
- AO gráfico mostra a curva de slew-rate do amplificador operacional com histerese de 13%.
- BO gráfico mostra a curva de resposta em frequência de um amplificador com realimentação positiva e ganho de 100 vezes o sinal de entrada em malha aberta.
- CO gráfico mostra a curva de saída de um circuito integrado LM555 em modo astável.
- DO gráfico mostra a curva de resposta em frequência de um amplificador operacional.
- EO gráfico mostra a curva de disparo de um DIAC quando a tensão de gatilho é atingida.
