Questão de Engenharia Eletrônica — Amp Op — INSTITUTO AOCP 2016
Engenharia EletrônicaAmp Op
- Código
- qq216613
- Banca
- INSTITUTO AOCP
- Órgão
- EBSERH
- Ano
- 2016
- Nível
- Superior
- Cargo
- Engenheiro Eletricista (CH-UFPA)

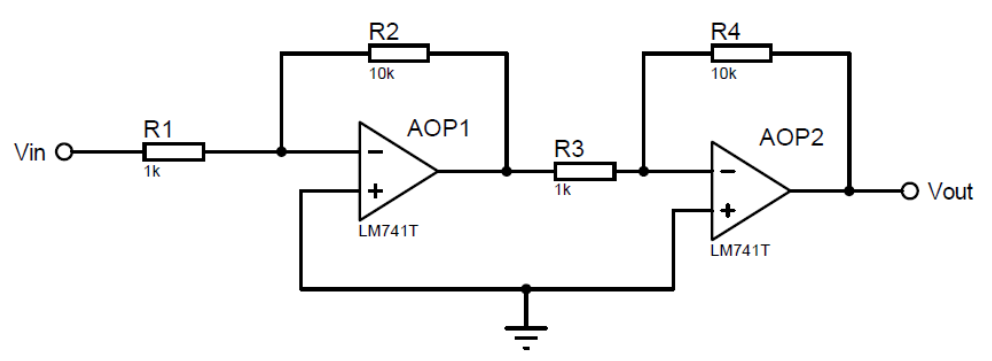

Um Engenheiro Eletricista, ao projetar o circuito de condicionamento de sinal da figura a seguir, deparou-se com a seguinte situação: sinal de entrada retangular em corrente contínua com faixa de variação de 0 a 50 mV no domínio do tempo, tendo 50% de ciclo ativo e frequência máxima de 100 Hz. Assinale a alternativa correta em relação ao circuito e ao sinal dados.
- AO circuito utiliza ganho unitário e a saída Vout varia de 0 a 500 mV.
- BO circuito AOP1 está sendo aplicado em uma topologia do tipo amplificador integrador.
- CO ganho do estágio total é de 130.000 vezes e a tensão em Vout está defasada em 180° com relação a Vin.
- DSe a frequência do sinal em Vin aumentar para 200 MHz, a tensão em Vout continuará constante, considerando-se a tensão na entrada também constante.
- EA tensão em Vout é de 5 V, quando o sinal em Vin atinge seu valor máximo de tensão para o sinal dado.
