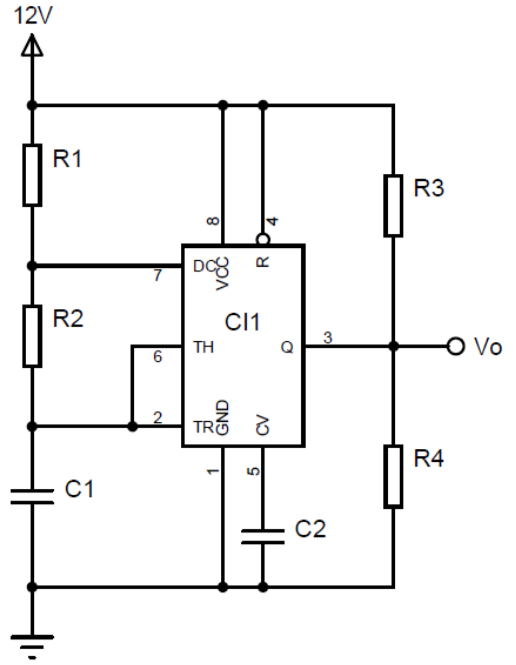

Um Engenheiro Eletricista, ao projetar um sistema eletrônico, deparou-se com o seguinte circuito gerador de base de tempo. Considere os dados do circuito: CI1: NE555, R1=1,0 kΩ, R2=10,0 kΩ, C1=27,0 nF e C2=10,0 nF. De acordo com a análise do circuito e dos dados informados, assinale a alternativa correta.

1. AO período do sinal de saída em Vo é de 1200 ms.
2. BO circuito é um oscilador biestável exponencial.
3. CO circuito é um oscilador PWM com frequência variável.
4. DA frequência do sinal de saída em Vo é de 2,556 kHz..
5. EO ciclo de carga do capacitor C1 ocorre em 2,7 segundos.
