Questão de Engenharia Eletrônica — Filtros — INSTITUTO AOCP 2016

Engenharia EletrônicaFiltros
Código
qq216615
Banca
INSTITUTO AOCP
Órgão
EBSERH
Ano
2016
Nível
Superior
Cargo
Engenheiro Eletricista (CH-UFPA)

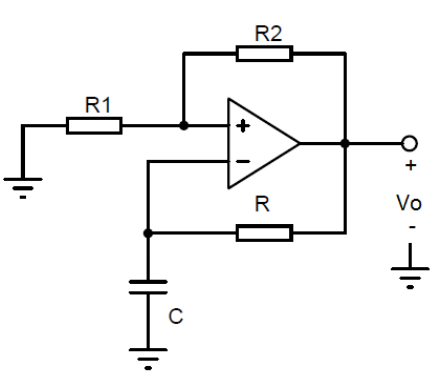

Um Engenheiro Eletricista, ao analisar o seguinte circuito, chegou a qual conclusão?Imagem associada para resolução da questão
  1. AO circuito refere-se a um multivibrador biestável.
  2. BO circuito refere-se a um multivibrador monoestável.
  3. CO circuito refere-se a um multivibrador astável.
  4. DO circuito refere-se a um temporizador com frequência dada por f=R.C².(R1+R2)=[Hz].
  5. EO circuito apresenta saída “Vo” estável no domínio do tempo com fator de ultrapassagem relativo de 5,329, para o tempo t=7,3 segundos.
Revelar gabarito e comentário

GabaritoC — O circuito refere-se a um multivibrador astável.

Link permanente: /questoes/qq216615
