Questão de Engenharia Mecânica — Geral — INSTITUTO AOCP 2016

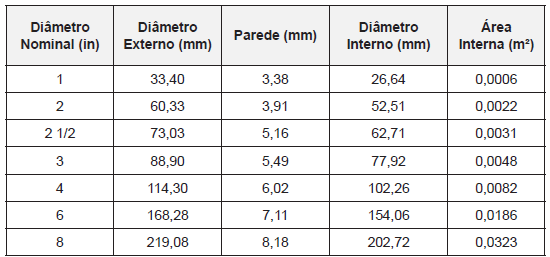

Uma instalação de incêndio está sendo projetada e é necessário selecionar o diâmetro dos tubos de alimentação dos hidrantes, com vazão mínima por hidrante de 30m³/h, conforme a figura a seguir. Com base na seguinte tabela e sabendo que a velocidade ideal da água na tubulação é de 2,5m/s, qual deverá ser o menor diâmetro nominal dos tubos 1, 2 e 3 para que não haja restrição de vazão nem aumento de velocidade?

1. ATubo 1: Ø6" – Tubo 2: Ø4" – Tubo 3: Ø2".
2. BTubo 1: Ø6" – Tubo 2: Ø3" – Tubo 3: Ø2".
3. CTubo 1: Ø6" – Tubo 2: Ø4" – Tubo 3: Ø2 1/2".
4. DTubo 1: Ø8" – Tubo 2: Ø4" – Tubo 3: Ø2 1/2".
5. ETubo 1: Ø8" – Tubo 2: Ø3" – Tubo 3: Ø2".
