Questão de Engenharia Civil — Desenho na Engenharia Civil — INSTITUTO AOCP 2016
Engenharia CivilDesenho na Engenharia Civil
- Código
- qq216645
- Banca
- INSTITUTO AOCP
- Órgão
- EBSERH
- Ano
- 2016
- Nível
- Superior
- Cargo
- Engenheiro Mecânico (CH-UFPA)

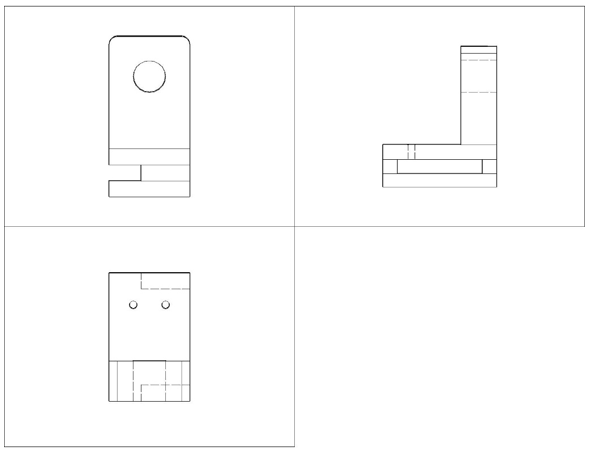

As vistas frontal, lateral esquerda e superior foram obtidas de uma peça. Selecione qual alternativa apresenta o modelo 3D em vista isométrica?Observação: A posição relativa das vistas está no 1º diedro.
- A
- B
- C
- D
- E
