Questão de Engenharia Elétrica — Máquina Síncrona — INSTITUTO AOCP 2016
Engenharia ElétricaMáquina Síncrona
- Código
- qq218091
- Banca
- INSTITUTO AOCP
- Órgão
- UFFS
- Ano
- 2016
- Nível
- Superior
- Cargo
- Engenheiro - Elétrica

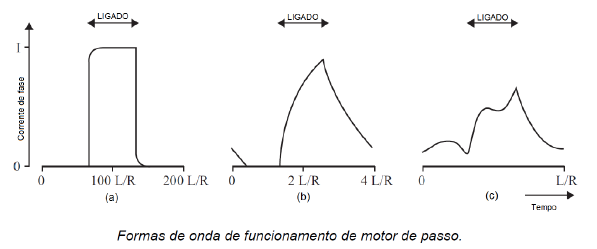

A figura a seguir apresenta três formas de onda típicas do acionamento de um motor de passo de três fases de relutância variável. De acordo com essa figura, assinale a alternativa correta.
- ANa figura, (a) representa o acionamento em velocidades elevadas, comparado aos demais sinais (b) e (c).
- BNa figura, (c) representa o acionamento em velocidades extremamente baixas, comparado aos demais sinais (a) e (b).
- CNa figura, (a) representa o acionamento em baixas velocidades, comparado aos demais sinais (b) e (c).
- DNa figura, (b) representa o acionamento em velocidades mais baixas, comparado aos demais sinais (a) e (c).
- ENa figura, (a) representa o acionamento em velocidades extremamente elevadas, comparado aos demais sinais (b) e (c).
