Questão de Engenharia Elétrica — Máquinas Elétricas — INSTITUTO AOCP 2016
Engenharia ElétricaMáquinas Elétricas
- Código
- qq218095
- Banca
- INSTITUTO AOCP
- Órgão
- UFFS
- Ano
- 2016
- Nível
- Superior
- Cargo
- Engenheiro - Elétrica

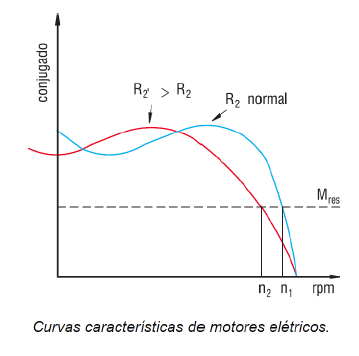

De acordo com o gráfico dado na figura a seguir, assinale a alternativa correta.
- AA figura apresenta curva de conjugado com variação da resistência rotórica utilizada em motores de anéis, em que o escorregamento “s” é dado pela relação:
, onde: pj₂ são as perdas rotóricas, é a rotação síncrona, T é o torque do rotor, R₂ é a resistência rotórica e I₂ é a corrente rotórica. - BA figura apresenta as curvas de escorregamento de motores de polos salientes e relutância, respectivamente.
- CA figura apresenta curva de escorregamento com variação da resistência rotórica utilizada em motores universais, em que o conjugado “c” é dado pela relação:
, onde: kj₂ são as perdas rotóricas exponenciais,
é a rotação síncrona, T é o torque do rotor, R₂ é a resistência rotórica e I 2 é a corrente rotórica. - DA figura mostra a diferença entre o conjugado de partida e o conjugado resistente de um motor universal.
- EA figura apresenta o comportamento do conjugado de motores assíncronos trifásicos com duas velocidades, denominados motores de polos sombreados, em que a variação da resistência de campo determina o comportamento do torque induzido.
