Questão de Engenharia Elétrica — Transformador de Potência — INSTITUTO AOCP 2016
Engenharia ElétricaTransformador de Potência
- Código
- qq218100
- Banca
- INSTITUTO AOCP
- Órgão
- UFFS
- Ano
- 2016
- Nível
- Superior
- Cargo
- Engenheiro - Elétrica

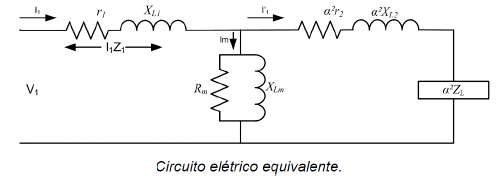

A figura a seguir mostra um circuito elétrico equivalente. Considerando esse circuito, assinale a alternativa correta.
- AA figura apresenta o diagrama equivalente de uma máquina síncrona em regime estacionário.
- BA figura apresenta o diagrama equivalente de um autotransformador de acoplamento com carga não linear ligada no enrolamento secundário em Y-Δ onde a corrente no enrolamento secundário é 2x a corrente no primário, portanto elevador de tensão.
- CA figura apresenta o diagrama equivalente de um transformador de potência com a impedância de carga, resistência e reatância internas secundárias refletidas de volta ao enrolamento primário.
- DA figura apresenta o diagrama equivalente de uma máquina síncrona com carga com ligação em estrela
- EA figura apresenta um motor de corrente contínua de polos sombreados.
