Questão de Engenharia Elétrica — Máquina de Corrente Contínua — INSTITUTO AOCP 2016
Engenharia ElétricaMáquina de Corrente Contínua
- Código
- qq218101
- Banca
- INSTITUTO AOCP
- Órgão
- UFFS
- Ano
- 2016
- Nível
- Superior
- Cargo
- Engenheiro - Elétrica

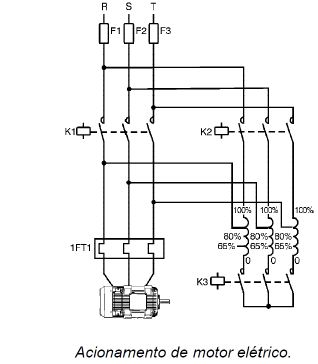

A figura a seguir mostra o diagrama de acionamento de um motor elétrico. Considerando o exposto, é correto afirmar que essa figura apresenta
- Aum diagrama de comando de motor síncrono de 3 polos.
- Bo diagrama de potência de acionamento de motor trifásico assíncrono por chave de partida do tipo compensadora, em que o motor somente necessita de três bornes externos.
- Cchave de partida em estrela-triângulo com autotransformador e comutação em 12 segundos.
- Dchave de partida compensadora, que apresenta como desvantagem o fato da partida do motor causar pico de corrente igual ao do acionamento direto, a menos que o motor já esteja em 27% da sua rotação nominal na comutação para a ligação estrela.
- Eo diagrama de potência de acionamento de motor trifásico assíncrono por chave de partida do tipo compensadora, em que o motor necessita de seis bornes externos e ter no mínimo FS=2,3.
