Questão de Engenharia de Telecomunicações — Propagação Eletromagnética — PR-4 UFRJ 2016
Engenharia de TelecomunicaçõesPropagação Eletromagnética
- Código
- qq225245
- Banca
- PR-4 UFRJ
- Órgão
- UFRJ
- Ano
- 2016
- Nível
- Superior
- Cargo
- PR-4 - - Engenheiro - Telecomunicações

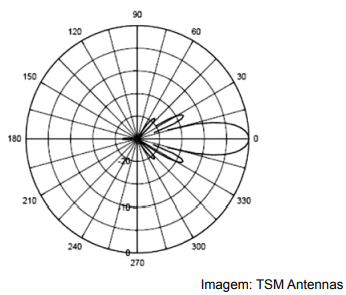

Observe o diagrama de irradiação a seguir:
O diagrama de irradiação é muito utilizado para auxiliar na instalação e no estudo das antenas. Na figura, o ângulo formado entre os 2 pontos do lóbulo principal, onde a potência irradiada tem uma queda de 3 dB em relação ao centro do lóbulo principal (0º), é chamado de:
O diagrama de irradiação é muito utilizado para auxiliar na instalação e no estudo das antenas. Na figura, o ângulo formado entre os 2 pontos do lóbulo principal, onde a potência irradiada tem uma queda de 3 dB em relação ao centro do lóbulo principal (0º), é chamado de:- Arelação frente-costa.
- Blargura do feixe.
- Ceficiência da antena.
- Drelação sinal/ruído.
- Elargura de banda (20°).
