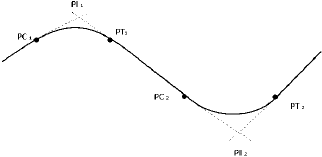

Considere o trecho de um projeto de uma rodovia com duas curvas circulares simples de mesmo raio, conforme a figura abaixo esquematizada.
As curvas possuem raio de 150,00m e ângulo de deflexão de 60⁰. O primeiro ponto de curva encontra-se na estaca 12 + 3,00m. O ponto P é o ponto médio do trecho em tangente entre curvas. Considerando-se a extensão do trecho em tangente igual a 100,00m e π = 3,14, constata-se que o ponto P está inserido entre as seguintes estacas:
As curvas possuem raio de 150,00m e ângulo de deflexão de 60⁰. O primeiro ponto de curva encontra-se na estaca 12 + 3,00m. O ponto P é o ponto médio do trecho em tangente entre curvas. Considerando-se a extensão do trecho em tangente igual a 100,00m e π = 3,14, constata-se que o ponto P está inserido entre as seguintes estacas:- A23 e 24.
- B21 e 22.
- C20 e 21.
- D22 e 23.
