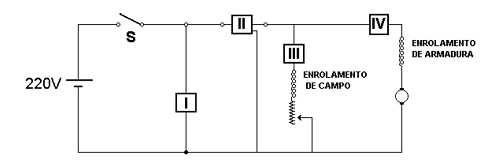

A figura a seguir representa um motor de corrente contínua tipo shunt.Os elementos I, II, II e IV representam instrumentos de medição.
Marque a alternativa CORRETA.
Marque a alternativa CORRETA.- ASe a chave “S” estiver fechada, o instrumento I, que é um amperímetro, medirá a corrente solicitada pelo motor.
- BSe a chave “S” estiver aberta, o instrumento I, que é um voltímetro, medirá a tensão da fonte, 220V.
- CSe a chave “S” for fechada, o instrumento II medirá a potência solicitada pelo motor, pois o mesmo é um Wattímetro.
- DO elemento III com certeza é um multímetro Digital, conectado como amperímetro, pois instrumentos analógicos não podem ser utilizados em circuitos que alimentam máquinas rotativas.
