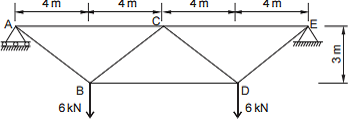

A treliça isostática da figura foi montada com perfis de aço com área da seção transversal de 10 cm² e está submetida a duas cargas concentradas de 6 Kn.
Se o módulo de elasticidade do aço for 200 GPa, o alongamento da barra AB, em mm, será
Se o módulo de elasticidade do aço for 200 GPa, o alongamento da barra AB, em mm, será- A0,32.
- B0,25.
- C0,41.
- D0,48.
