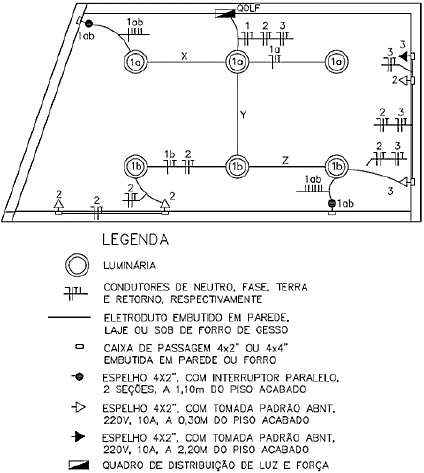

O croqui abaixo se refere a um ambiente onde serão instalados dois circuitos de tomadas e um circuito de iluminação composto por dois conjuntos de luminárias/lâmpadas que serão comandadas por dois interruptores em paralelo. Diante disso, assinale a opção que completa corretamente os condutores que deverão ser “passados” nos eletrodutos X, Y e Z, respectivamente.
- A1 fase, 1 neutro, 3 retornos e 1 terra; 2 fases, 3 neutros, 3 retornos e 3 terras; 2 fases, 3 neutros, 4 retornos e 3 terras.
- B1 fase, 1 neutro, 4 retornos e 1 terra; 3 fases, 3 neutros, 6 retornos e 3 terras; 3 fases, 3 neutros, 5 retornos e 3 terras.
- C1 fase, 1 neutro, 5 retornos e 1 terra; 2 fases, 3 neutros, 4 retornos e 3 terras; 2 fases, 3 neutros, 6 retornos e 3 terras.
- D1 fase, 1 neutro, 2 retornos e 1 terra; 3 fases, 2 neutros, 2 retornos e 3 terras; 3 fases, 3 neutros, 2 retornos e 3 terras.
- E1 fase, 1 neutro, 5 retornos e 1 terra; 2 fases, 3 neutros, 5 retornos e 3 terras; 2 fases, 3 neutros, 6 retornos e 3 terras.
