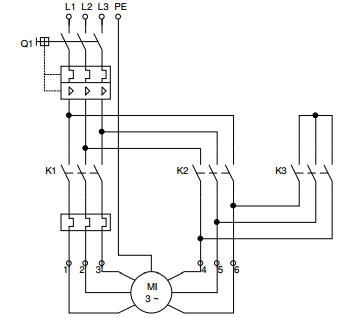

A figura abaixo representa o diagrama de potência para acionamento de um motor de indução trifásico. Analise a figura e preencha com V as alternativas verdadeiras e com F as alternativas falsas e depois assinale a única opção com a sequência correta de cima para baixo.
( ) Só é possível o acionamento de um motor elétrico utilizando esta chave de partida se este possuir seis terminais acessíveis e dispuser de dupla tensão nominal.( ) Trata-se de uma chave compensadora, sendo a troca da ligação de K2 para K3 durante a partida acompanhada por uma elevação de corrente.( ) A partida deve ser feita pelo acionamento de K1 e K3 simultaneamente, assim, o torque e a corrente de partida ficam reduzidos a 1/3 de seus valores nominais.( ) Trata-se de uma chave de partida direta com a possibilidade de reversão da rotação, pois o contator K2 efetua a troca de sequência de fases no motor.( ) Trata-se de uma chave estrela-triângulo, sendo a troca da ligação de K3 para K2 durante a partida acompanhada por elevação de corrente.( ) Trata-se de uma chave de partida direta com freio eletromagnético aplicado pelo acionamento do contator K3.
( ) Só é possível o acionamento de um motor elétrico utilizando esta chave de partida se este possuir seis terminais acessíveis e dispuser de dupla tensão nominal.( ) Trata-se de uma chave compensadora, sendo a troca da ligação de K2 para K3 durante a partida acompanhada por uma elevação de corrente.( ) A partida deve ser feita pelo acionamento de K1 e K3 simultaneamente, assim, o torque e a corrente de partida ficam reduzidos a 1/3 de seus valores nominais.( ) Trata-se de uma chave de partida direta com a possibilidade de reversão da rotação, pois o contator K2 efetua a troca de sequência de fases no motor.( ) Trata-se de uma chave estrela-triângulo, sendo a troca da ligação de K3 para K2 durante a partida acompanhada por elevação de corrente.( ) Trata-se de uma chave de partida direta com freio eletromagnético aplicado pelo acionamento do contator K3.- AV, F, V, F, F, F.
- BF, V, F, F, F, F.
- CV, F, V, V, F, F.
- DV, F, V, F, V, F.
