Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — SEMASA Itajaí 2016

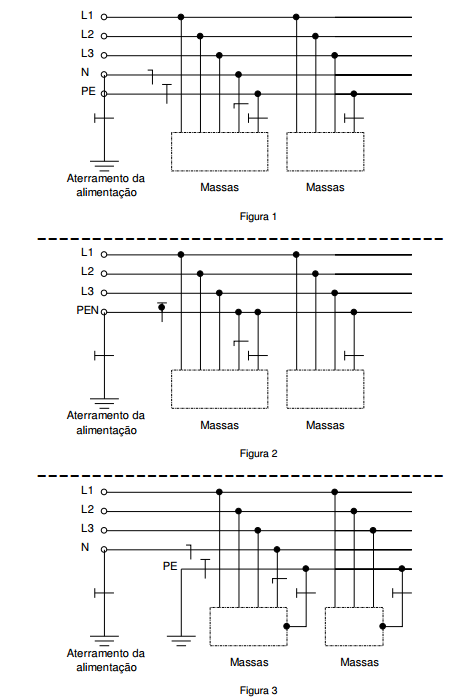

Segundo a norma Brasileira NBR 5410 os esquemas de aterramento utilizados em instalações elétricas apresentados nas Figuras 1, 2 e 3 se referem, de cima para baixo, respectivamente a:

1. AEsquema de aterramento TN-C-S, esquema de aterramento TN-C e esquema de aterramento IT.
2. BEsquema de aterramento TN-S, esquema de aterramento TN-C e esquema de aterramento TT.
3. CEsquema de aterramento TN-S, esquema de aterramento TN-C-S e esquema de aterramento IT.
4. DEsquema de aterramento TT, esquema de aterramento TN-C e esquema de aterramento IT.
