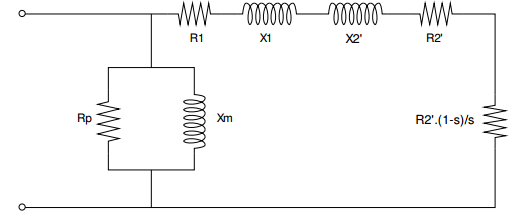

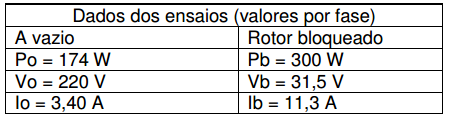

As seguintes medidas foram obtidas de ensaios para determinação dos parâmetros do circuito equivalente de um motor de indução trifásico de 4 polos, 10 CV, 380 V, 11,3 A, Classe C com rotor de dupla gaiola de esquilo. Considere para a análise o circuito equivalente por fase apresentado na figura abaixo.
Após o ensaio de rotor bloqueado mediu-se o valor da resistência em corrente contínua vista pelos terminais do estator, cujo valor médio por fase resultou em 0,783 Ω. Dados: 1 CV = 735 W.
Calcule os valores dos parâmetros Rp, Xm, R1, X1, R2’ e X2’ e assinale a única alternativa que corresponde à sequência correta destes parâmetros.
Após o ensaio de rotor bloqueado mediu-se o valor da resistência em corrente contínua vista pelos terminais do estator, cujo valor médio por fase resultou em 0,783 Ω. Dados: 1 CV = 735 W.Calcule os valores dos parâmetros Rp, Xm, R1, X1, R2’ e X2’ e assinale a única alternativa que corresponde à sequência correta destes parâmetros.- A278 Ω; 66,5 Ω; 0,783 Ω; 0,45 Ω; 2,52 Ω e 1,05 Ω.
- B278 Ω; 66,5 Ω; 0,783 Ω; 0,75 Ω; 2,52 Ω e 0,75 Ω.
- C278 Ω; 66,5 Ω; 1,65 Ω; 0,75 Ω; 1,65 Ω e 0,75 Ω.
- D3,31 Ω; 5,18 Ω; 139 Ω; 33,3 Ω; 139 Ω e 33,3 Ω.
